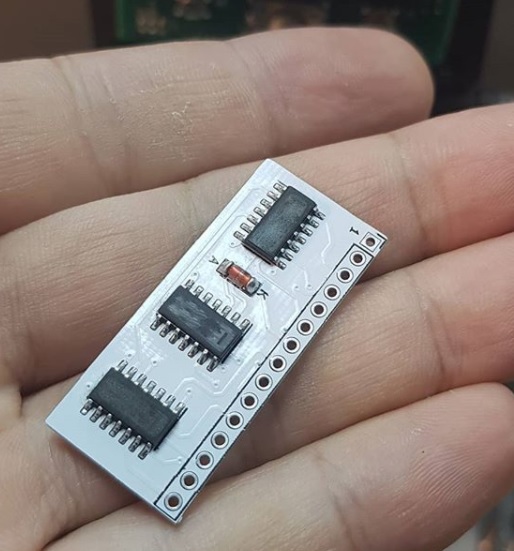

В видео производится замена дисплея на китайский аналог, а также изготовление/ монтаж платы инверсии.
Если не ставить плату инверсии, то китайский дисплей будет показывать зеркальное отражение картинки.
Возможна установка следующих цветов дисплеев: зеленый, синий, белый, желтый, красный.

Таймкоды:

0:40 демонтаж блока дисплея 02:05 разборка корпуса дисплейного блока 02:40 разделяем дисплейную плату и плату управления 04:12 выпайка старого дисплея 05:40 отклеиваем старый дисплей 06:40 удаляем старый клей 07:35 установка нового дисплея 09:50 проверяем как работает новый дисплей (зеркальное отражение) 10:16 травим в кислоте плату инверсии 11:05 обрезка платы 11:34 залуживаем дорожки 12:19 монтаж деталей на плату 13:19 монтаж платы инверсии на дисплейную плату 13:27 сборка дисплейного блока 14:16 проверка работоспособности нового дисплея с отзеркаленым изображением

Ремонт дисплея кофемашины Nivona 830, 831, 840, 845, 850, 855, 877
